【鍛鋼波紋管截止閥產品特征】
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
【鍛鋼波紋管截止閥技術規范】
制造標準: API 602
結構長度: ANSI B16.10
承插焊標準: ANSI B16.11
試驗標準: API 598
【鍛鋼波紋管截止閥性能規范】
|
公稱壓力(Lb) |
殼體試驗壓力(Mpa) |
密封壓力試驗(Mpa) |
適用溫度(℃) |
適用介質 |
|
800 |
19.5 |
14.3 |
CS:-29~425℃
SS:-59~540℃ |
水
蒸汽
油品 |

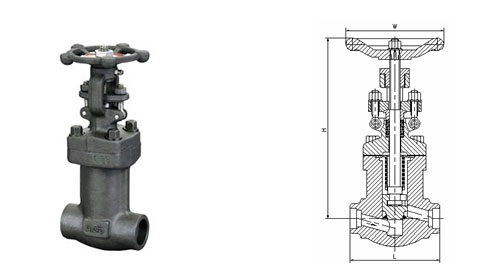

【鍛鋼波紋管截止閥產品結構圖】
【鍛鋼波紋管截止閥主要零部件材料】
| 閥體/閥蓋 |
閥桿 |
閥瓣 |
波紋管 |
螺栓 |
螺母 |
填料 |
墊片 |
|
A105 |
420 |
A105 |
304 |
B7 |
2H |
石墨 |
石墨+304 |
|
F304 |
F304 |
F304 |
304 |
B8 |
8 |
石墨 |
石墨+304 |
|
|
F316 |
F316 |
F316 |
304 |
B8 |
8 |
石墨 |
石墨+304 |
【鍛鋼波紋管截止閥主要連接尺寸】
| Size |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
150∼800Lb |
92 |
111 |
120 |
152 |
172 |
220 |
|
H |
150∼800Lb |
195 |
226 |
248 |
282 |
325 |
360 |
|
W |
150∼800Lb |
100 |
125 |
160 |
160 |
180 |
240 |
訂貨須知：
一、①鍛鋼波紋管截止閥產品名稱與型號②鍛鋼波紋管截止閥口徑③鍛鋼波紋管截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門鍛鋼波紋管截止閥型號，請按鍛鋼波紋管截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
