卡套角式針型閥用途及優點
用途:卡套角式針型閥通常安裝于拆卸方便、連接緊固儀表測量管路系統中作開啟或切斷管路作用。是一種可以精確調整的閥門，密封性能好，一般適用于垂直的2條管道末端。較小流量，較高溫高壓的氣體或者液體的介質，也適合與壓力表配合使用。
優點:卡套角式針型閥又名角式截止閥、角式儀表閥,安裝拆卸方便、連接緊固,是儀表測量管路系統中作開啟或切斷管路作用。
卡套角式針型閥技術規范
☆工作壓力:≤6000PSI;
☆使用溫度:-29℃～+200℃;
☆規格尺寸:￠6～￠25;
☆連接形式:接管對焊連接、卡套式;
☆結構特征:直角式、錐面密封,活動閥瓣;
☆閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
☆適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
☆制造標準: GB/T12224-2005、JB/T7747-1995;
☆閥門檢測及試驗標準:GB/T13927-1992;
卡套角式針型閥制造標準
☆GB/T 12224-1989，JB/T 7747-1995；
☆連接形式：卡套式；
☆結構特征：錐螺紋密封；
☆閥門檢驗和試驗：GB/T 13927-1992。
卡套角式針型閥零部件材料
|
型號
TYPE |
閥體
BODY |
接頭
TIE-IN |
閥桿
VALVE HANDLE |
螺帽
SCREW CAP |
填料
PACKING |
|
J91H-64 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟
Leslble graphite |
|
J91W-64P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟
Leslble graphite |
|
W91W-64R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟
Leslble graphite |
卡套角式針型閥試驗標準
|
試驗項目TESTITEM |
壓力值PRESSURE VALVE |
|
公稱壓力 Nominal Pressure |
6.4 |
|
殼體試驗 Shell Test |
9.6 |
|
密封試驗 Test |
7.0 |
|
氣壓試驗 Air Pressure Test |
0.9 |
|
適用溫度 Suitable Temperatue |
≤180℃ |
|
適用介質 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |

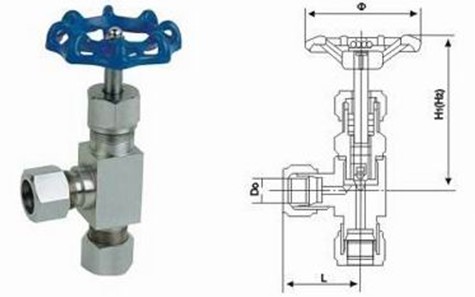

卡套角式針型閥結構圖
卡套角式針型閥連接尺寸
|
Do |
D1 |
L |
H |
|
Φ8 |
Φ70 |
38 |
92 |
|
Φ10 |
Φ70 |
38 |
92 |
|
Φ12 |
Φ70 |
39 |
92 |
|
Φ14 |
Φ70 |
40 |
94 |
|
Φ18 |
Φ80 |
42 |
100 |
正鋼溫馨提示：
1、請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、對針型閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
