【平衡式柱塞閥介紹】
平衡式柱塞閥是基于柱塞閥和節流閥等特點上取長補短，融入新技術，而開發出的一種實用新型的閥門。該新型產品的結構，閥蓋固定于閥體上部一根閥桿通過閥蓋，其外端固連著傳動裝置，內端固連著活塞上體和下體，且在兩者的之間的側部，形成一個環形凹槽，在環形凹槽內下部套接一個金屬密封圈，上部套接一個非金屬活塞環，在閥體內部設有與活塞相配合的不銹鋼缸套及閥座。

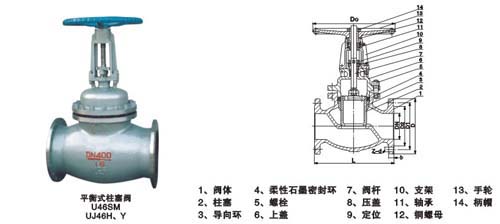

【平衡式柱塞閥外形圖】
【平衡式柱塞閥連接尺寸U46SM-16C】
DN
L
D
D1
D2
b
Z-φd
D0
150
480
280
240
210
24
8-23
400
200
600
335
295
265
26
12-23
450
250
650
405
355
320
30
12-25
500
300
750
460
410
375
560
350
850
520
470
435
34
16-25
640
914
580
525
485
36
16-30
987
585
545
40
20-30
帶傘齒輪轉動
705
608
44
20-34
【平衡式柱塞閥連接尺寸U46SM-25C】
01
DO
218
8-25
310
278
425
370
332
12-30
430
390
550
490
448
16-34
610
505
48
660
555
50
730
52
20-41
【平衡式柱塞閥安裝和維修】
1、本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
2、在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
3、正鋼公司生產的柱塞閥出廠前均標準進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
4、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
