【柱塞式截止閥工作原理】
UJ41H柱塞式截止閥依靠截止閥的原理，閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。通過中柱與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
【柱塞式截止閥實行的標準】
●閥門設計、制造按：GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
●閥門的結構長度按：GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選用。
●閥門連接法蘭尺寸按：HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
●閥門檢查和試驗按：GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。
【柱塞式截止閥結構特點】
☆柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。
☆在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。
☆由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。
☆本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。

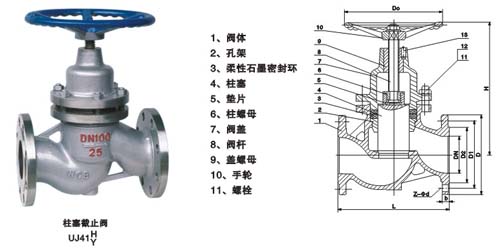

【柱塞式截止閥外形結構】
【柱塞式截止閥連接尺寸】
|
1.6-MPa UJ41H-16C UJ41W-16CP/R |
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
主要外形尺寸
及連接尺寸
(mm) |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
914 |
987 |
987 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
640 |
705 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
485 |
545 |
608 |
|
b |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
36 |
40 |
44 |
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
12-φ23 |
12-φ25 |
12-φ25 |
16-φ25 |
16-φ30 |
20-φ34 |
20-φ34 |
|
H |
133 |
170 |
178 |
195 |
230 |
250 |
272 |
300 |
312 |
365 |
400 |
460 |
940 |
985 |
1100 |
1395 |
1480 |
1600 |
|
重量 |
kg |
3.6 |
4.5 |
6 |
8 |
11 |
15 |
21 |
32 |
44 |
62 |
85 |
148 |
260 |
340 |
552 |
752 |
1200 |
1400 |
|
2.5-MPa UJ41H-25C UJ41W-25CP/R |
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
主要外形尺寸
及連接
尺寸
(mm) |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
914 |
987 |
987 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
660 |
730 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
600 |
600 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
278 |
332 |
390 |
448 |
405 |
555 |
610 |
|
b |
16 |
16 |
14 |
18 |
18 |
20 |
22 |
22 |
24 |
2/ |
30 |
34 |
36 |
40 |
44 |
48 |
50 |
52 |
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
8-φ25 |
8-φ25 |
12-φ30 |
12-φ30 |
16-φ30 |
16-φ34 |
16-φ34 |
20-φ34 |
20-φ41 |
|
H |
133 |
170 |
178 |
195 |
230 |
250 |
272 |
300 |
312 |
365 |
410 |
470 |
940 |
1000 |
1140 |
1400 |
1500 |
1620 |
|
重量 |
kg |
3.5 |
4.5 |
6 |
8 |
11 |
16 |
22 |
32 |
48 |
65 |
90 |
165 |
280 |
360 |
580 |
800 |
1280 |
1450 |
|
4.O-MPa UJ41H-40C UJ41W-40CP/R |
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
主要外形尺寸
及連接
尺寸
(mm) |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
914 |
987 |
987 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
445 |
510 |
570 |
655 |
680 |
735 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
515 |
585 |
610 |
670 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
125 |
135 |
160 |
188 |
218 |
282 |
345 |
408 |
465 |
535 |
560 |
612 |
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
422 |
474 |
524 |
576 |
|
b |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
38 |
42 |
46 |
52 |
58 |
60 |
62 |
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
8-φ25 |
8-φ25 |
12-φ30 |
12-φ34 |
16-φ34 |
16-φ34 |
16-φ41 |
20-φ41 |
20-φ48 |
|
H |
133 |
170 |
178 |
195 |
230 |
250 |
272 |
300 |
312 |
365 |
410 |
580 |
940 |
1000 |
1140 |
1400 |
1500 |
1620 |
|
重量 |
kg |
3.5 |
4.5 |
6 |
8 |
11 |
16 |
22 |
32 |
48 |
75 |
120 |
185 |
320 |
480 |
700 |
930 |
1450 |
1600 |
|
6.4-MPa U41H-64C UJ41H-64P/R |
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
主要外
形尺寸
及連接
尺寸
(mm) |
L |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
|
D |
105 |
125 |
135 |
150 |
165 |
175 |
200 |
210 |
250 |
295 |
340 |
405 |
470 |
530 |
|
D1 |
75 |
90 |
100 |
110 |
125 |
135 |
160 |
170 |
200 |
240 |
280 |
345 |
400 |
460 |
|
D2 |
55 |
68 |
78 |
82 |
95 |
105 |
130 |
140 |
168 |
202 |
240 |
300 |
352 |
412 |
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
|
b |
18 |
20 |
22 |
24 |
24 |
26 |
28 |
30 |
32 |
36 |
38 |
44 |
48 |
54 |
|
Z-φd |
4-φ14 |
4-φ18 |
4-φ14 |
4-φ23 |
4-φ23 |
8-φ23 |
8-φ23 |
8-φ25 |
8-φ30 |
8-φ34 |
8-φ34 |
12-φ34 |
12-φ41 |
16-φ41 |
|
H |
150 |
165 |
185 |
200 |
235 |
260 |
285 |
320 |
340 |
400 |
450 |
500 |
980 |
1000 |
|
重量 |
kg |
6 |
8 |
9 |
14 |
22 |
30 |
40 |
70 |
98 |
150 |
260 |
400 |
520 |
680 |
|
PNl0.0MPa UJ41H-100 UJ41H-100P/R |
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
主要外
形尺寸
及連接
尺寸
(mm) |
L |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
1025 |
1150 |
|
D |
105 |
125 |
135 |
150 |
165 |
195 |
220 |
230 |
265 |
310 |
350 |
430 |
500 |
585 |
655 |
715 |
|
D1 |
75 |
90 |
100 |
110 |
125 |
145 |
170 |
180 |
210 |
250 |
290 |
360 |
430 |
500 |
560 |
620 |
|
H |
150 |
165 |
185 |
200 |
230 |
250 |
280 |
300 |
340 |
400 |
460 |
520 |
980 |
1060 |
1200 |
1350 |
|
重量 |
kg |
6 |
8 |
10 |
16 |
26 |
34 |
48 |
96 |
130 |
250 |
380 |
510 |
660 |
810 |
950 |
1100 |
|
PNl6.0MPa UJ41H-160 |
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
主要外
形尺寸
及連接
尺寸
(mm) |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
900 |
|
D |
105 |
130 |
140 |
155 |
170 |
195 |
220 |
230 |
265 |
315 |
355 |
430 |
515 |
586 |
|
D1 |
75 |
90 |
100 |
110 |
125 |
145 |
170 |
180 |
210 |
250 |
290 |
360 |
430 |
500 |
|
H |
180 |
200 |
220 |
270 |
280 |
290 |
320 |
350 |
380 |
460 |
540 |
1000 |
1100 |
|
重量 |
kg |
11 |
21 |
29 |
38 |
41 |
58 |
80 |
110 |
135 |
182 |
305 |
520 |
846 |
1100 |
【柱塞式截止閥安裝和維修】
1、本公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
2、本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
3、經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
4、不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。
正鋼溫馨提示：
1、請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、對柱塞閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
