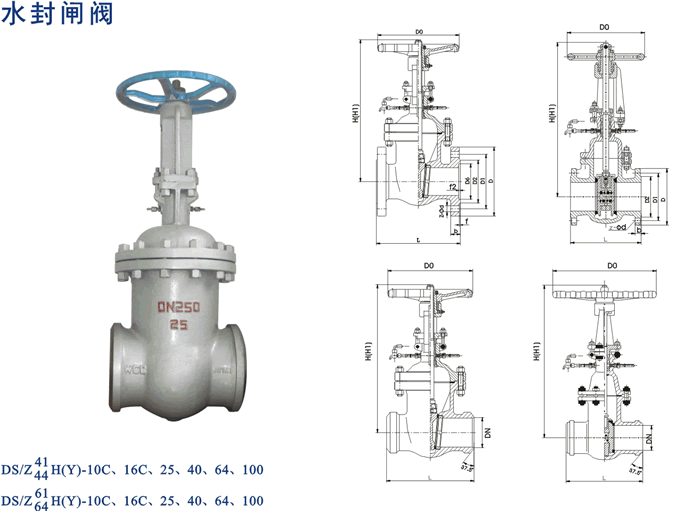

對焊水封閘閥

　　相關型號：DS/Z64H,Z61H-10C,Z61H-100C,Z61H-25C,Z61H-32C,Z61H-64C

主要結構特點及用途：
Chief strucure features and usages：

1. 本產品的閥蓋填料室具有水密封結構，當接口通人壓力為061MP的水時，可使系統與大氣隔離，保證系統具有良好的氣密性
2. S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3. 產品結構簡單、緊湊合理、檢修方便、使用壽命長
4. 在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
5. 閥們連接方式有法蘭和焊接兩種，驅動方式為手動和電動
6. S系列水封閥門適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統


   主要性能規范：
   Chief property and specificatio：

   公稱壓力PN(MPa)Nominal pressure	公稱壓力PN(MPa)Nominal pressure
   殼體強度試驗(MPa)Shell strength test	1.0	1.6	2.5	4.0	6.4	10.0
   密封試驗(MPa)Seal test	1.5	2.4	3.8	6.0	9.6	15.0
   上密封試驗(MPa)Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
   氣密封試驗Leak-proofness test	1.1	1.8	2.8	4.4	7.0	11.0
   使用范圍Applicable
   產品類型Produect classification	適用溫度℃Working remperature			適用介質Suitable medium
   碳鋼型(C)Carbon steel	≤425			水、蒸汽、油品、非腐蝕性氣體Water.steam.oil goods.non-corrosive gas
   合金型(I)Alloy steel	≤540
   主要零件材料Material for main parts
   產品類型Product type	零件名稱Part name
   	閥體、閥蓋、支架Body.bonnet.yoke	閥桿stem	閘板、閥瓣、密封面Walge gate disc seal face	閥座密封面Seatring seal face	閥桿螺母Yoke nut	填料Packing
   碳鋼型(C)Carbon steel	WCB	1Cr13或2Cr13	Cr13型不銹鋼或硬質合金Sainless steel or carbide alloy	不銹鋼Stainless steel	鋁青銅Al bronze	柔性石墨Flexible graphite
   合金鋼(I)Alloy steel	WCB Cr5Mol	20Cr1Mo1VA	鈷基合金Co-based alloy	硬質合金Carbide alloy	鋁青銅Al bronze	柔性石墨Flexible graphite

   主要尺寸及重量：
   Main dimensions and weight：

   DS/Z64H- 16C、25
   公稱通徑DN(mm) Nominal diameter	L	α	H	Do	PN1.6(MPa)			PN2.5(MPa)
   					D	D1	重量 Weight	D	D1	重量 Weight
   50	250	37°30′	334	250	58	50	19	64	49	23
   65	270	37°30′	439	250	75	65	32	82	67	35
   80	280	37°30′	495	300	91	79	34	95	77	37
   100	300	37°30′	575	350	110	97	44	117	101	49
   125	325	37°30′	587	350	136	121	75	144	126	78
   150	350	37°30′	607	350	163	146	82	172	158	105
   200	400	37°30′	740	400	223	202	158	223	202	160
   250	450	37°30′	863	400	278	254	184	278	254	188
   300	500	37°30′	990	400	330	305	245	330	305	249
   350	550	37°30′	1137	500	382	352	492	382	352	497
   400	600	37°30′	1523	500	432	399	588	432	399	592
   450	650	37°30′	1618	600	485	451	683	485	451	688
   500	700	37°30′	1657	600	535	501	846	535	499	853
   600	800	37°30′	1746	700	636	601	1013	636	599	1020
   注：PN1.6(16)閥門允許作為PN1.0(10)壓力級選用 Annotation:PN1.6(16) valve is permit be used as PN1.0(10).




   公稱通徑DN(mm) Nominal diameter	L	D	D1	D2	D6	f	b	f2	z-d	手動Manuall			電動Electrically
   										H	Do	重量 Weight	H	電動裝置 electric device	重量 Weight
   DS/Z40H-64       DS/Z940H-64
   50	250	175	135	105	88	3	26	4	4-23	237	300	30	622	DZW10	58
   65	280	200	160	130	110	3	28	4	8-23	441	300	41	714	DZW15	69
   80	310	210	170	140	121	3	30	4	8-23	496	350	45	765	DZW20I	73
   100	350	250	200	168	150	3	32	4.5	8-25	578	400	62	840	DZW20I	90
   125	400	295	240	202	176	3	36	4.5	8-30	588	400	97	852	DZW30	124
   150	450	340	280	240	204	3	38	4.5	8-34	610	450	115	875	DZW30	142
   200	550	405	345	300	260	3	44	4.5	12-34	744	550	172	1195	DZW45	270
   250	650	470	400	352	313	3	48	4.5	16-41	867	650	211	1225	DZW60	317
   300	750	530	460	412	364	4	54	4.5	16-41	996	750	271	1393	DZW90O	399
   350	850	595	525	475	422	4	60	5	16-41	1142	850	518	1507	DZW120I	647
   400	950	670	585	525	474	4	66	5	16-48	1537	900	633	2075	DZW180	882
   DS/Z40H-100      DS/Z940H-100
   50	250	195	145	112	88	3	28	4	4-25	337	300	34	622	DZW10	62
   65	280	220	170	138	110	3	32	4	8-25	441	300	46	714	DZW15	74
   80	310	230	180	148	121	3	34	4	8-25	496	350	50	765	DZW20I	78
   100	350	265	210	172	150	3	38	4.5	8-30	578	400	67	840	DZW30I	95
   125	400	310	250	210	176	3	42	4.5	8-34	588	400	102	852	DZW30	129
   150	450	350	290	250	204	3	46	4.5	12-34	610	450	121	875	DZW45	221
   200	550	430	360	312	260	3	54	4.5	12-41	744	550	178	1195	DZW60	235
   250	650	500	430	382	313	3	60	4.5	12-41	867	650	217	1225	DZW90I	345
   300	750	585	500	442	364	4	70	4.5	16-48	996	750	278	1393	DZW120I	409
   350	850	655	560	498	422	4	76	5	16-54	1142	850	524	1507	DZW180	773
   400	950	715	620	558	474	4	80	5	16-54	1537	950	640	2075	DZW250	892





   訂貨須知：
   一、①對焊水封閘閥產品名稱與型號②對焊水封閘閥口徑③對焊水封閘閥是否帶附件以便我們的為您正確選型。
   二、若已經由設計單位選定正鋼閥門對焊水封閘閥型號，請按對焊水封閘閥型號直接向我司銷售部訂購。
   三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
