不銹鋼內螺紋閘閥應用規范
公稱壓力1.0MPa, 1.6MPa, 2.5Mpa, 4.0MPa
適用溫度范圍-20-232-350
適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ）
螺紋類型 G.NPT.BSPT.BSP.DIN259/2999。
不銹鋼內螺紋閘閥主要零部件材料
|
序號NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閘板 |
不銹鋼CF8M/CF8 |
|
3 |
閥桿 |
不銹鋼SS316/304 |
|
4 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推墊片 |
不銹鋼SS304 |
|
7 |
閥桿架 |
不銹鋼SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
螺母 |
不銹鋼SS304 |
|
10 |
填料壓蓋螺母 |
不銹鋼SS316/SS304 |
|
11 |
手輪 |
鋁合金 |
|
12 |
銘牌 |
鋁 |
|
13 |
手輪墊片 |
不銹鋼SS304 |
|
14 |
手輪螺母 |
不銹鋼SS304 |

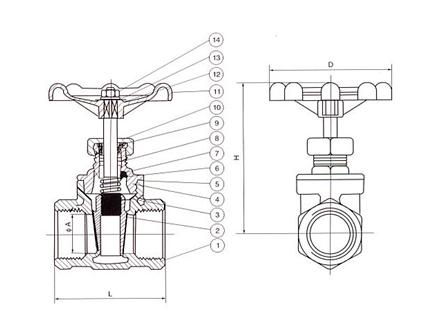

不銹鋼內螺紋閘閥結構解剖圖
不銹鋼內螺紋閘閥主要連接尺寸
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
