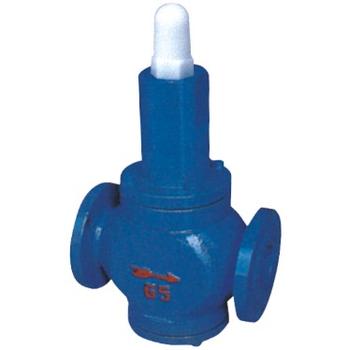

減壓穩壓閥產品概述：
減壓穩壓閥分為Y110減壓穩壓閥Y416減壓穩壓閥，由于采用了閥后壓力反饋機構，工作中既減動壓、也減靜壓，既可水平安裝，也可垂直安裝。在高層建筑冷熱供水系統中完全可以代替分區供水中的分壓水箱，在氣壓罐和變速泵供水系統中，是解決高層底部供水壓力大的理想產品。安裝此閥可實現低壓、等壓供水，可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。安裝此閥可簡化供水系統中的設備，可降低工程造價。此閥更換部分零件，還可應用在工業生產中需要減壓的場合。如：壓縮空氣、低溫蒸氣、油類等。
減壓穩壓閥的選用標準：
1、在給定的彈簧壓力級范圍內，使出口壓力在最大值與最小值，減壓閥之間能連續調整，不得有卡阻和異常振動；
2、對于軟密封的減壓閥，在規定的時間內不得有滲漏；對于金屬密封的減壓閥，其滲漏量應不大于最大流量的0.5%；
3、出口流量變化時,直接作用式的出口壓力偏差值不大于20%,先導式不大于10%；
4、進口壓力變化時，直接作用式的出口壓力偏差不大于10%，先導式的不大于5%；
5、通常，減壓閥的閥后壓力應小于閥前壓力的0.5倍；
6、減壓閥的應用范圍很廣，在蒸汽、壓縮空氣、工業用氣、水、油和許多其他液體介質的設備和管路上均可使用，介質流經減壓閥出口處的量，一般用質量流量或體積流量表示；
7、波紋管直接作用式減壓閥適用于低壓、中小口徑的蒸汽介質；
8、薄膜直接作用式減壓閥適用于中低壓、中小口徑的空氣、水介質；
9、先導活塞式減壓閥，適用于各種壓力、各種口徑、各種溫度的蒸汽、空氣和水介質， 若用不銹耐酸鋼制造，可適用于各種腐蝕性介質；
10、先導波紋管式減壓閥，適用于低壓、中小口徑的蒸汽、空氣等介質；
11、先導薄膜式減壓閥，適用于低壓、中壓、中小口徑的蒸汽或水等介質；
12、減壓閥進口壓力的波動應控制在進口壓力給定值的80%～105%，如超過該范圍，減壓前期的性能會受影響；
13、通常減壓閥的閥后壓力應小于閥前壓力的0.5倍；
14、減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，超出范圍應更換彈簧；
15、在介質工作溫度比較高的場合，一般選用先導活塞式減壓閥或先導波紋管式減壓閥；
16、介質為空氣或水(液體)的場合，一般宜選用直接作用薄膜式減壓閥或先導薄膜式減壓閥；
17、介質為蒸汽的場合，宜選用先導活塞式或先導波紋管式減壓閥；
18、為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。

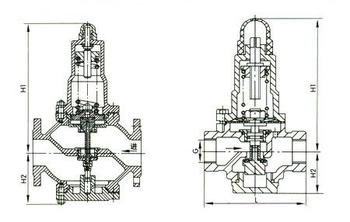

減壓穩壓閥產品結構圖：

減壓穩壓閥主要零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
減壓穩壓閥技術參數：
|
公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
|
滲漏量 |
0 |
|
工作溫度 |
0℃-80℃ |
減壓穩壓閥連接尺寸：
|
公稱通徑DN |
外 形 尺 寸 |
|
L |
H |
Hl |
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |
訂貨須知：
一、①減壓穩壓閥產品名稱與型號②減壓穩壓閥口徑③減壓穩壓閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門減壓穩壓閥型號，請按減壓穩壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
|
|
感謝您向我們發出訂單我們會在最短時間與您聯系!
