【壓差控制閥概述】
壓差控制閥是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能產品。壓差控制閥適用于供暖方式采用雙管系統的壓差控制，保證系統的壓差基本不變，降低噪音，平衡阻力，消除熱網的水力失調。
【壓差控制閥工作原理】
現以安裝在回水管道上的壓差控制閥為例說明工作原理。當供水壓力P1增大或減小時，信號由連接管傳入膜片上腔，帶動閥芯下移或上移，使閥座的流通面積減小或增大。P2-P3也增大或減小，直到P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間同閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，直到膜片的受力重新平衡，P2恢復原值，P1-P2保護原值恒定，從而保證了被控系統的供回水間壓差基本不變。

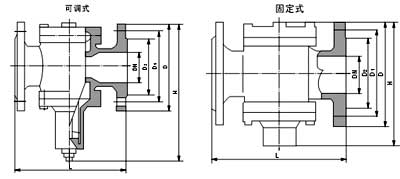

【壓差控制閥結構圖】
【壓差控制閥安裝尺寸及性能參數】
|
DN(mm) |
連接方式 |
L(mm) |
H |
H1 |
流量m3/h |
適用介質 |
介質溫度 |
|
15 |
螺紋 |
110 |
72 |
98 |
0.2-1 |
水 |
0-80℃ |
|
20 |
110 |
72 |
98 |
0.3-1.5 |
|
25 |
115 |
82 |
102 |
0.5-2 |
|
32 |
法蘭 |
100 |
91 |
94 |
1-4 |
|
40 |
200 |
147 |
112 |
1.5-6 |
|
50 |
215 |
120 |
112 |
2-8 |
|
65 |
230 |
125 |
120 |
3-12 |
|
80 |
275 |
188 |
133 |
5-20 |
|
100 |
290 |
208 |
160 |
10-30 |
|
125 |
310 |
226 |
175 |
15-45 |
|
150 |
350 |
258 |
195 |
30-80 |
|
200 |
430 |
301 |
230 |
40-180 |
|
250 |
520 |
367 |
265 |
100-300 |
|
300 |
635 |
430 |
300 |
150-500 |
|
350 |
670 |
504 |
340 |
200-700 |
控制壓差范圍：
定壓差型：0.03MPa, 精度±10%

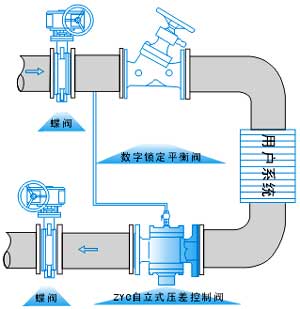

【壓差控制閥安裝示意圖】
訂貨須知：
一、①壓差控制閥產品名稱與型號②壓差控制閥口徑③壓差控制閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門壓差控制閥型號，請按壓差控制閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
