【法蘭硬密封球閥產品型號及壓力】

產品型號：Q41H-16C  Q41Y-25C Q41Y-40C Q41Y-64C Q41Y-100C Q41Y-160C

公稱壓力：2.5Mpa-320Mpa    適用溫度350度

【法蘭硬密封球閥特點與用途】

1連接尺寸按GB標準設計，制造，同時可按照API ，ANSI，JIS，JPI ，DIN，NF，BS等標準設計制造。
2閥門結構：?jiǎn)蜗颍�雙）密封浮球三體式
3采用不銹鋼或合金鋼的環面密封。具有防吹結構。
4可與氣動，電動，液動裝置方便連接實現遠程監控
5主要適用于石油，化工，冶金，熱電等工業領域中如瀝青，油品等高溫介質的截流和調節用。

【法蘭硬密封球閥操作使用】

1）操作前須確認管路和閥已被沖洗過。

2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。

3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

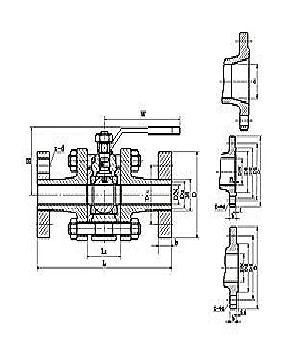

【法蘭硬密封球閥產品結構圖】

【法蘭硬密封球閥主要連接尺寸】

【法蘭硬密封球閥特點】

1）、流動阻力小；

2）、結構簡單；

3）、體積小、重量輕；

4）、目前球閥的密封面材料選用塑料、密封性好；

5）、操作方便，開閉迅速，便于遠距離的控制；

6）、維修方便，密封圈一般都是活動的，拆卸更換方便；

7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。

【法蘭硬密封球閥施工、安裝要點】

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。
