【耐腐蝕襯氟球閥產品用途】
Q41F46系列耐腐蝕襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計。Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙�。‵46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。是目前防腐閥門設備最理想的選擇之一。
【耐腐蝕襯氟球閥執行標準】
設計標準：GB12237
結構長度：GB12221
法蘭標準：JB/T79-94 GB9113.1-26
檢驗試驗：JB/T9092-99
驅動方式：手動、蝸輪傳動、氣動、電動
公稱壓力：PN1.0～2.5(MPa)
公稱通徑：DN15～350mm
【耐腐蝕襯氟球閥設計特點】
球閥基本系列為Q41F46型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性。
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
【耐腐蝕襯氟球閥性能參數】
| 型號 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
| 工作壓力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
| 適用溫度（℃） |
-10～150 |
-20～150 |
| 適用介質 |
腐蝕性介質 |
| 材料 |
閥體 |
鑄鐵內襯聚四氟乙烯 |
鑄鋼內襯聚四氟乙烯 |
| 球體 |
鑄鋼外包聚四氟乙烯 |
| 密封圈 |
增強聚四氟乙烯 |
聚四氟乙烯 |
| 填料 |
聚四氟乙烯 |
【耐腐蝕襯氟球閥工作原理】
Q41F46-10C系列耐腐蝕襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。

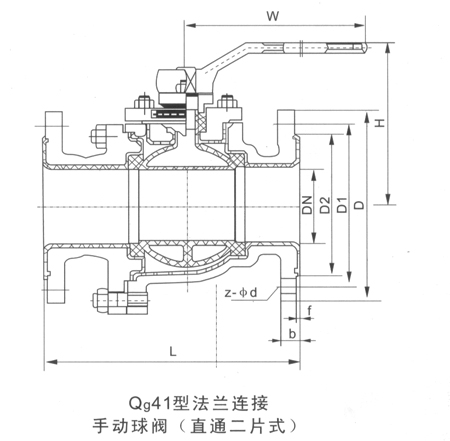

【耐腐蝕襯氟球閥結構圖】
【耐腐蝕襯氟球閥主要連接尺寸】
| 公稱通徑 |
PN1.6(MPa)主要外形尺寸和連接尺寸 |
參考值 |
重量 |
| DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
Do |
㎏ |
| 15 |
130 |
95 |
65 |
45 |
3 |
14 |
4-Φ14 |
95 |
140 |
4 |
| 20 |
140 |
105 |
75 |
55 |
3 |
14 |
4-Φ14 |
98 |
150 |
4.5 |
| 25 |
150 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
113 |
150 |
5.5 |
| 32 |
165 |
135 |
100 |
78 |
3 |
18 |
4-Φ18 |
130 |
180 |
7 |
| 40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
135 |
200 |
9 |
| 50 |
200 |
160 |
125 |
100 |
3.5 |
20 |
4-Φ18 |
140 |
220 |
15 |
| 65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
145 |
280 |
17 |
| 80 |
250 |
195 |
160 |
135 |
4 |
22 |
8-Φ18 |
205 |
320 |
30 |
| 100 |
280 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
230 |
380 |
40 |
| 125 |
320 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
252 |
500 |
60 |
| 150 |
360 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
283 |
600 |
75 |
| 200 |
400 |
335 |
295 |
265 |
5 |
30 |
8-Φ23 |
325 |
750 |
130 |
| 250 |
450 |
405 |
355 |
320 |
5 |
34 |
12-Φ26 |
370 |
900 |
210 |
訂貨須知：
一、①耐腐蝕襯氟球閥產品名稱與型號②耐腐蝕襯氟球閥口徑③耐腐蝕襯氟球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門耐腐蝕襯氟球閥型號，請按耐腐蝕襯氟球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
