【氣動固定式球閥用途】
Q647型氣動固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。
【氣動固定式球閥特點】
氣動固定式球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
【氣動固定式球閥氣缸附件選項】
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構＆#160;
【氣動固定式球閥性能規范】
|
型 號 |
試驗壓力ps(MPa) |
工作溫度(℃) |
適用介質 |
|
|
殼 體 |
密封(液) |
密封(氣) |
|
|
Q647F-10 |
1.5PN |
1.1PN |
0.6 MPa |
-29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯) |
水、蒸汽、油品等 |
|
|
Q647F-16 |
|
|
硝酸等腐蝕性介質 |
|
|
強氧化性介質 |
|
|
Q647F-25 |
|
|
Q647F-64 |
醋酸等腐蝕性介質 |
|
|
Q647F-160 |
|
|
尿素等腐蝕性介質 |
|
|
閥 體 |
球體、閥桿 |
閥 座 |
|
WCB |
2Cr13 |
加玻纖增強聚四氟乙烯、對位聚苯 |
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
CF8 |
0Cr19Ni9-(304) |
|
CF3 |
00Cr19Ni11-(304L) |
|
ZG1Cr18Ni-12Mo2Ti |
1Cr18Ni12-Mo2Ti |
|
CF8M |
0Cr17Ni12-Mo2(316) |
|
CF3M |
00Cr17Ni14-Mo2(316l) |

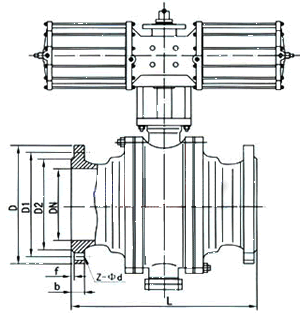

【氣動固定式球閥結構圖】
【氣動固定式球閥主要連接尺寸】
|
PN1.0(MPa) |
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
125 |
356 |
125 |
245 |
210 |
185 |
22 |
8-18 |
542 |
90 |
|
150 |
394 |
150 |
280 |
240 |
210 |
22 |
8-23 |
572 |
130 |
|
200 |
457 |
200 |
335 |
295 |
265 |
24 |
8-23 |
636 |
203 |
|
250 |
533 |
250 |
390 |
350 |
320 |
26 |
12-23 |
726 |
245 |
|
300 |
610 |
300 |
440 |
400 |
368 |
26 |
12-23 |
859 |
399 |
|
350 |
686 |
350 |
500 |
460 |
428 |
26 |
16-23 |
927 |
498 |
|
400 |
762 |
400 |
565 |
515 |
482 |
26 |
16-25 |
1080 |
818 |
|
450 |
864 |
450 |
615 |
565 |
532 |
28 |
20-25 |
1120 |
1037 |
|
500 |
914 |
500 |
670 |
620 |
585 |
28 |
20-25 |
1150 |
1255 |
主要外型尺寸
|
PN1.6(MPa) |
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
125 |
356 |
125 |
245 |
210 |
185 |
22 |
8-18 |
542 |
95 |
|
150 |
394 |
150 |
280 |
240 |
210 |
24 |
8-23 |
572 |
135 |
|
200 |
457 |
200 |
335 |
295 |
265 |
26 |
12-23 |
736 |
208 |
|
250 |
533 |
250 |
405 |
355 |
320 |
30 |
12-25 |
890 |
255 |
|
300 |
610 |
300 |
460 |
410 |
375 |
30 |
12-25 |
910 |
409 |
|
350 |
686 |
350 |
520 |
470 |
435 |
34 |
16-25 |
1020 |
518 |
|
400 |
762 |
400 |
580 |
525 |
485 |
36 |
16-30 |
1080 |
838 |
|
450 |
864 |
450 |
640 |
585 |
545 |
40 |
20-30 |
1120 |
1067 |
|
500 |
914 |
500 |
705 |
650 |
608 |
44 |
20-34 |
1150 |
1295 |
主要外型尺寸
|
PN2.5(MPa) |
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
100 |
305 |
100 |
230 |
190 |
160 |
24 |
8-23 |
416 |
78 |
|
125 |
381 |
125 |
270 |
220 |
188 |
28 |
8-25 |
542 |
107 |
|
150 |
403 |
150 |
300 |
250 |
218 |
30 |
8-25 |
572 |
145 |
|
200 |
502 |
200 |
360 |
310 |
278 |
34 |
12-25 |
736 |
220 |
|
250 |
568 |
250 |
425 |
370 |
332 |
36 |
12-30 |
890 |
280 |
|
300 |
648 |
300 |
485 |
430 |
390 |
40 |
16-30 |
910 |
450 |
|
350 |
762 |
350 |
550 |
490 |
448 |
44 |
16-34 |
1020 |
570 |
|
400 |
838 |
400 |
610 |
550 |
505 |
48 |
16-34 |
1080 |
920 |
|
450 |
914 |
450 |
660 |
600 |
555 |
50 |
20-34 |
1120 |
1140 |
|
500 |
991 |
500 |
730 |
660 |
610 |
52 |
20-41 |
1150 |
1360 |
主要外型尺寸
|
PN6.4(MPa) |
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H |
重量 |
|
50 |
292 |
50 |
175 |
135 |
105 |
88 |
26 |
4-23 |
360 |
33 |
|
65 |
330 |
65 |
200 |
160 |
130 |
110 |
28 |
8-23 |
379 |
45 |
|
80 |
356 |
80 |
210 |
170 |
140 |
121 |
30 |
8-23 |
452 |
55 |
|
100 |
432 |
100 |
250 |
200 |
168 |
150 |
32 |
8-25 |
479 |
81 |
|
125 |
508 |
125 |
295 |
240 |
202 |
176 |
36 |
8-30 |
646 |
175 |
|
150 |
559 |
150 |
340 |
280 |
240 |
204 |
38 |
8-34 |
666 |
240 |
|
200 |
660 |
200 |
405 |
345 |
300 |
260 |
44 |
12-34 |
736 |
280 |
|
250 |
787 |
250 |
470 |
400 |
352 |
313 |
48 |
12-41 |
790 |
540 |
|
300 |
838 |
300 |
530 |
460 |
412 |
364 |
54 |
16-41 |
870 |
760 |
|
350 |
889 |
350 |
595 |
525 |
475 |
422 |
60 |
16-41 |
1020 |
980 |
|
400 |
991 |
400 |
670 |
585 |
525 |
474 |
66 |
16-48 |
1080 |
1300 |
主要外型尺寸
|
PN16.0(MPa) |
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H |
重量 |
|
50 |
368 |
50 |
215 |
165 |
132 |
88 |
36 |
8-25 |
380 |
80 |
|
65 |
419 |
65 |
245 |
190 |
152 |
110 |
44 |
8-30 |
395 |
120 |
|
80 |
381 |
80 |
260 |
205 |
168 |
121 |
46 |
8-30 |
480 |
155 |
|
100 |
457 |
100 |
300 |
240 |
200 |
150 |
48 |
8-34 |
532 |
195 |
|
125 |
- |
125 |
355 |
285 |
238 |
176 |
60 |
8-41 |
670 |
250 |
|
150 |
610 |
150 |
390 |
318 |
270 |
204 |
66 |
12-41 |
703 |
480 |
|
200 |
737 |
200 |
480 |
400 |
345 |
260 |
78 |
12-48 |
750 |
620 |
|
250 |
838 |
250 |
580 |
485 |
425 |
313 |
88 |
12-54 |
820 |
960 |
|
300 |
965 |
300 |
665 |
570 |
510 |
364 |
100 |
16-54 |
900 |
1380 |
訂貨須知：
一、①氣動固定式球閥產品名稱與型號②氣動固定式球閥口徑③氣動固定式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門手氣動固定式球閥型號，請按氣動固定式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
